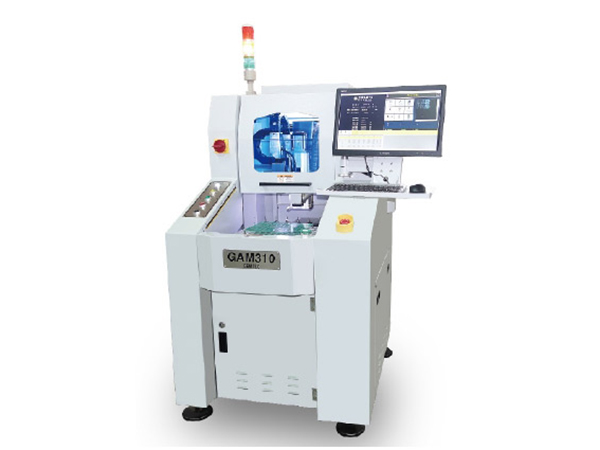

GAM 310 全自动PCB分板机

单工作台占地面积小，运用性高。
配备高速CCD视觉自动校正系统，提高办识效率。
采用进口高速主轴，切割应力小，精度高。
配备高吸力「上集尘机」，吸尘效果佳。
窗口介面，操作容易。

机台应用
适用高精度PCB分板作业。
适合手机、车载电子、穿戴设备、板卡等各种形状之多连板分板。
可选择专用治具或万用治具做分板切割。
操作画面
操作介面简单，容易学习、快速上手。
功能项目清楚类，铣刀/治具等参数设置简单。
提供四级权限，依工作职别设置操作权限。
「历史信息窗口」可显示及查询操作记录。
视觉对位校正
CCD自动对位mark点，提高切割精度。
可摸拟切割路径，协助编辑程序，确保切割路径之正确性。

铣刀检测
俱备断刀、滑刀、铣刀放反之检测功能。

主轴机构
高速精密主轴60,000rpm。
浮动毛刷模组，可达成铣刀加深，进而延长铣刀使用寿命。

吸尘结构

搭配高效能「上集尘机」。
整板扫描PCB切割路径编辑功能
PCB整板扫描后编辑，可快速修改编辑切割路径。

产品规格

項目	GAM310
有效切割尺寸	350*300 mm
切割功能	直线、L型、圆型、圆弧
加工台面	单工作台
机台重覆精度	±0.01mm
切割精度	<=±0.1mm
最高移动速度	XY:1000mm/s、 Z:500mm/s
最大移动行程	X:450mm Y:480mm Z:90mm
主轴转速	MAX60,000rpm
主轴铣刀更换方式	自动换刀
安全速度	安全光栅防护
切割速度	1~100mm/s
作業系統	Windows 10
程序教导方式	CCD彩色影像直觉式教导输入
程序备份	USB data transfer
控制方式	精密多轴控制系统
XYZ轴驱动方式	AC伺服马达
适用铣刀尺寸	ø0.8~3.0mm
主机电源规格	AC220V 50/60HZ 3KW 单相
切割主机尺寸	800(W)*985(D)*1500(H)mm
切割主机动量	310kg
标配集尘机	TS300

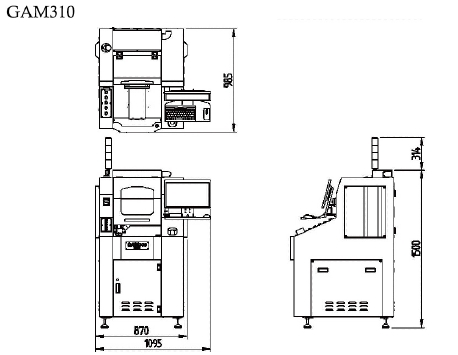

 外观尺寸
