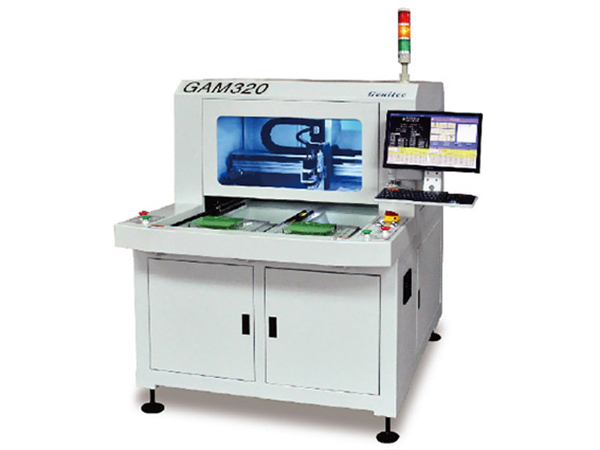

GAM 320/320L 全自动PCB分板机

机台应用
全系列配置高速CCD视觉对位补正装置，特别适合高精密及高产能之PCB分板作业。
适合手机、数位相机、GPS、PDA及MODULE等 各种小块多连板之PCB分板。
加大尺寸适用数位电视、PC主机、工作站、服务器等大型电路板之分板加工。
可选用标准治具或专用治具做分板切割之辅助提高产能。
利用双工作平台放置工件，减少等待时间、增加产能。

操作画面
操作介面简单，容易学习、快速上手。
功能项目清楚类，铣刀/治具等参数设置简单。
提供四级权限，依工作职别设置操作权限。
「历史信息窗口」可显示及查询操作记录。

视觉对位校
俱备断刀、滑刀、铣刀放反之检测功能。

双工作台板

采用MAX 60000RPM精密高速主轴。
切割应力小、板边平滑、精密度高。
使用左旋铣刀，配合下吸式集尘机。
Z轴俱备自动补偿设置，可自动调整铣刀深度。

主轴机构
采用MAX 60000RPM精密高速主轴。
切割应力小、板边平滑、精密度高。
Z轴俱备自动补偿设置，可自动调整铣刀深度，延长铣刀使用寿命。
可选配断刀检知装置。

整板扫描PCB切割路径编辑功能
PCB整板扫描后编辑，可快速修改编辑切割路径。

吸尘机构
标配「下集尘机」，可依需求选配「上集尘机」。

产品规格

项目	GAM320	GAM320L
有效切割尺寸	350*300mm	450*500mm
切割功能	直线、L型、U型、圆型、圆孤
加工台面	双工作台
机台重覆精度	±0.01mm
切割精度	<=±0.1mm
最高移动速度	XY轴:800mm/s、 Z轴:350mm/s
最大移动行程	X:810 Y:370 Z:90mm	X:1010 Y:570 Z:90mm
主轴转速	MAX.60,000rpm可调
切割速度	1~100mm/s可调
操作系统	Windows10
程序教导方式	CCD彩色影像直觉式教导输入
程序备份	USB data transfer
控制方式	精密多轴控制系统
XYZ轴驱动方式	AC伺服马达
适用铣刀尺寸	ø0.8~3.0mm
电源规格	AC220V 50/60HZ 3KW 三相
切割主机尺寸	1245(W)*1315(D)*1740(H)mm	1760(W)*1260(D)*1740(H)mm
切割主机重量	500kg	610kg
标配集尘机	TS200	TS200L

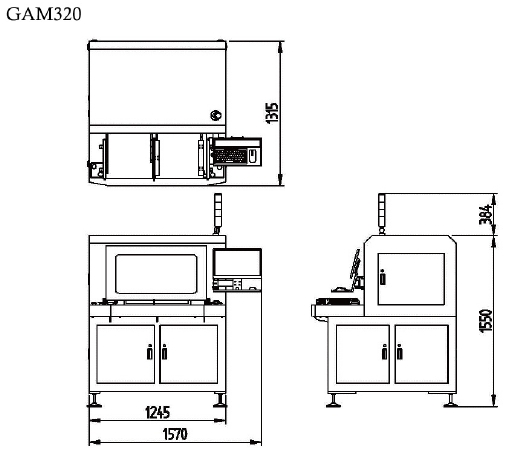

 外观尺寸
