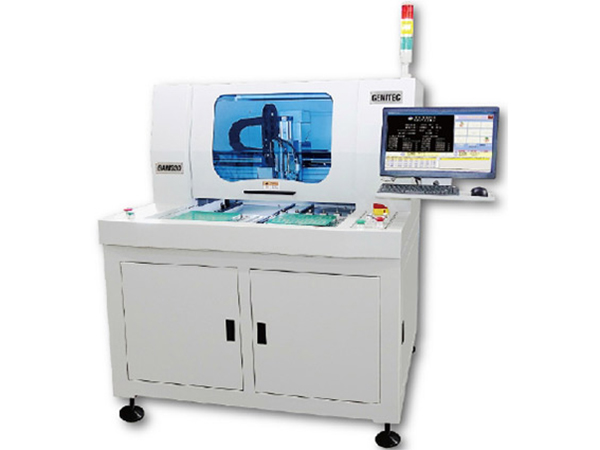

GAM 330 全自动PCB分板机

产品参数/ Product parameter

机台应用
全系列配置高速CCD视觉对位补正装置，特别适合高精密及高产能之PCB分板作业。
适合手机、车载电子、GPS、板卡等各种小块多连板之PCB分板。
加大尺寸适用数位电视、PC主机、工作站、服务器等大型电路板之分板加工。
可选用标准治具或专用治具做分板切割之辅助提高产能。
利用双工作平台放置工件，减少等待时间、增加产能。

操作画面
操作介面简单，容易学习、快速上手。
功能项目清楚类，铣刀/治具等参数设置简单。
提供四级权限，依工作职别设置操作权限。
「历史信息窗口」可显示及查询操作记录。

视觉对位校正
CCD自动对位mark点，提高切割精度。
可摸拟切割路径，协助编辑程序，确保切割路径之正确性。

铣刀检测
俱備斷刀、滑刀、銑刀放反之檢測功能。

整板扫描PCB切割路径编辑功能

配备自动换刀机构，大幅提高作业效率。
俱备自动断刀检知功能。
采用60000转进口高速精密主轴。
切割应力小、板边平滑、精密度高。
Z轴俱备自动补偿设定，可自动调整铣刀深度。

双工作台板

双工作台板，可同时执行PCBA分板及置放，降低置放工件等待时间。
以精密螺杆带动台板进出，速度快、精度更高。
可加装安全光栅(选配)。

主轴机构

高速精密主轴60,000RPM。
配备自动换刀机构，节省人工换刀时间。

吸尘机构
标配「下集尘机」，可依需求选配「上集尘机」。

产品规格

项目	GAM330	GAM330L
有效切割尺寸	300*350mm	450*500mm
切割功能	直线、L型、U型、圆型、圆孤
加工台面	双工作台
机台重覆精度	±0.01mm
切割精度	<=±0.1mm
最高移动速度	XY轴:1000mm/s、 Z轴:500mm/s
最大移动行程	X:840 Y:510 Z:90mm	X:1105 Y:730 Z:90mm
主轴转速	MAX.60,000rpm可调
主轴铣刀更换方式	气压自动换刀
铣刀侦测	俱备自动断刀检知功能
切割速度	1~100mm/s可调
操作系统	Windows10
程序教导方式	CCD彩色影像直觉式教导输入
程序备份	USB data transfer
控制方式	精密多轴控制系统
XYZ轴驱动方式	AC伺服马达
适用铣刀尺寸	ø0.8~3.0mm
电源规格	AC220V 50/60HZ 3KW 三相
切割主机尺寸	1220(W)1315(D)1740(H)mm	1760(W)1260(D)1740(H)mm
切割主机重量	500kg	610kg
标配集尘机	TS200	TS200L
操作接口	视窗操作接口
程序教导方式	彩色CCD影像直觉式教导输入
程序备份	USB接口
控制方式	PC BASE精接口密三轴控制系统
XYZ轴驱动方式	AC伺服马达
适用铣刀尺寸	ø0.8~3.0mm
主机电源规格	AC220V 50/60HZ單相
切割主机尺寸	1220(W)1010(D)1473(H)mm	1500(W)1385(D)1473(H)mm
切割主机重量	480kg	600kg
标配集尘机	TS200	TS200L

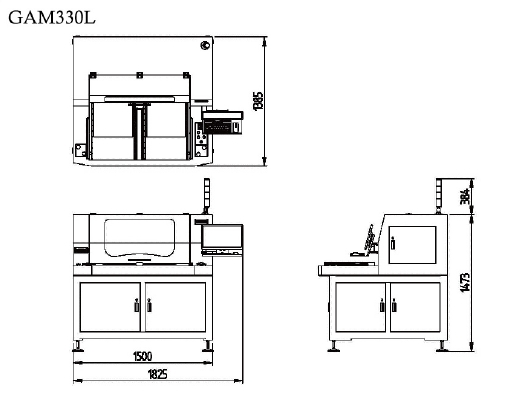

外观尺寸
